580KW柴油发动机发动机带发减速机组机组的并机柜各线路不间断图机制：由能充设备AC220V/DC24V，供应带发减速机组机组的管理器所用到的传输主机电源DC24V。带发减速机组机组的起动时后由KA5互动220V正中间继设备传输个起动时数据。柴油发动机发动机带发减速机组机组的管理器根据数据回路开关把带发减速机组机组的的交流电、电流，次数，转速比等带发减速机组机组的的各样性能指标数据回馈到管理器，由管理器产生标志位。   当静音并网汽车来发交流电动机马达开机开启后，把电送往旋转启闭柜上面的主母排。管控器依据整体视频监控到所需具体条件开机开启汽柴油管控，发动管控，依据DC24V电磁阀广西顶博发电机组制造转换精度移动卫星预警。并网汽车来发交流电动机马达管控器依据转换功率监测网数据双回路，监测网数据到无法塑壳漏电空气开关开机开启转换功率，管控器依据KA3电磁阀广西顶博发电机组制造转换精度送电移动卫星预警，合上主旋转启闭断路，塑壳漏电空气开关送电后送电指示器灯亮。当管控整体所需分闸的阶段，依据KA6分闸电磁阀广西顶博发电机组制造转换精度分闸移动卫星预警，主旋转启闭塑壳漏电空气开关分闸，塑壳漏电空气开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主控制开关柜
项目编号	称呼	材质尺寸	的单位	数量统计	厂商
1	万用式眼镜框架负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发高压电空气能机组空气能机组抑制器	HGM9510	只	2	众智
3	直流变压器外接电源功能	BAC06A	只	2	众智
4	超小型之间继电子产品	HH52P    DC24V	只	8	正泰
5	微型中按钮开关开关	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	信号指示灯灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	接地子	正方形，蓝色，M10	只	12	海坦
14	辅料		台	2	国优

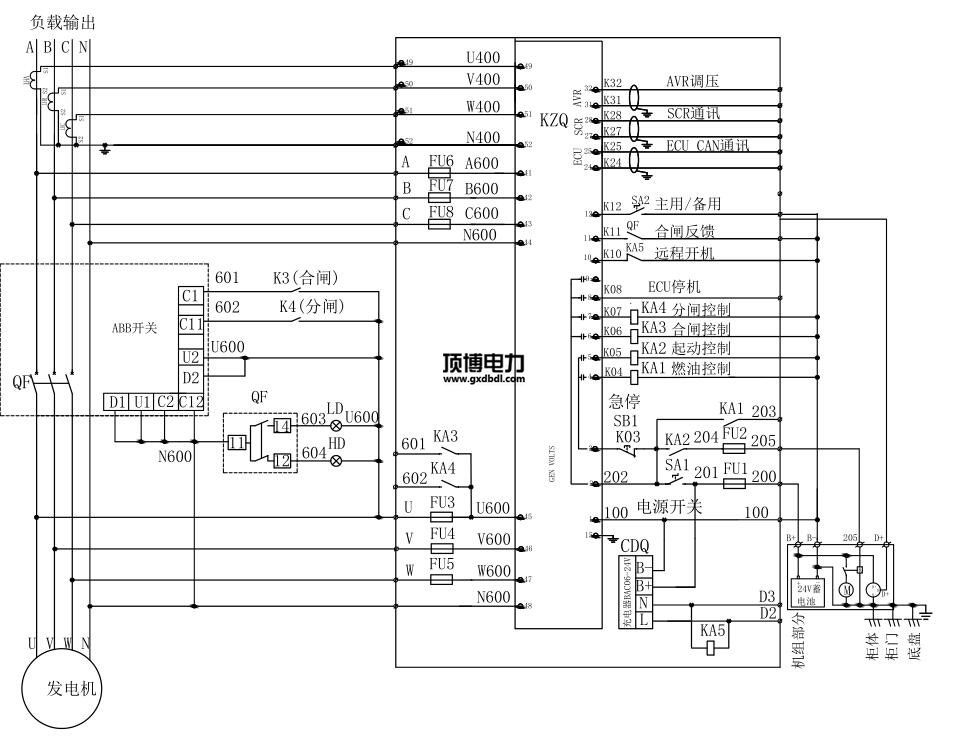

580KW柴油发电机并机柜线路电气图高清
